Glasvägg 1100 mm med kosmetisk skada

Glasvägg 1100x2000 mm bestående av glasdörr med sidoglas

Notera: En liten flisa enligt bild är borta i underkant av långsida där gångjärn sitter.

Glasväggens nettohöjd är 1984 mm, höjd monterad i U-profiler 2000 mm

Dörr monteras valfritt höger- eller vänsterhängd

Notera: Längdmått 1100 mm gäller främst vid montage med ytterligare ett sidoglas, se måttkedja nedan.

I leverans ingår:

1 st dörrglas 670 mm

1 st sidoglas 410 mm

2 st gångjärn öppningsbara åt två håll med distinkt ställbart mittenläge, gångjärn har dolda skruvar så de ser likadana ut från båda sidorna

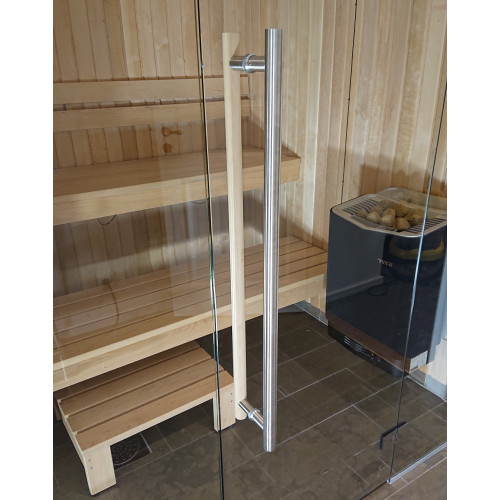

1 st Handtag 900 mm långt vertikalt med al-trä insida bastu och rostfritt utsida, mycket elegant

1 st Monteringsanvisning glasvägg

Komplettera med: 2 st U-profil för att hålla glas, en vertikal golv till tak, en horisontell i tak som går ovan glas vägg till vägg som också räcker till en bit under sidoglas. Du behöver också ett monteringskit.
Ska vi skicka glasväggen till er kommer vi grovkapa U-profiler

Lägger du till ett ytterligare sidoglas behöver du fler U-profiler: 2 st vertikal golv till tak, en horisontell i tak som går ovan glas vägg till vägg, beroende på hur lång glasväggen är får du räkna ut om den övre horisontella U-profilen räcker till två delar att montera under sidoglas på golv, om ej behöver du en fjärde U-profil

Sidoglas 410 mm höjd 1984 mm, härdat säkerhetsglas
Glasdörr 670 mm, höjd 1940 mm, härdat säkerhetsglas
Dörrglaset hamnar ca 35 mm över golv och 25 mm under tak, U-profiler är 20 mm höga.
(Använder du de rostfria profilerna så hamnar dörr 25 mm över golv och 35 mm under tak, höjd rostfri profil 30 mm).
Profiler i tak ska alltså gå från vägg till vägg, dvs också ovan dörr

Springa mellan glasdörr och sidoglas dörren när dörren är monterad ca 3-5 mm
Springa mellan glasdörr och nästpåförljande glas ca 3-5 mm
Springa upp mot aluminium eller rostfri profil ovan dörr ca 3-5 mm

För att justera väggens höjd så ska man justera sidoglas som håller dörr genom att använda distanser, dvs distanser i form av plastbitar som läggs i underkant glas inne i profil, detta ingår i vårt monteringskit vilken vi rekommenderar. Distanser anänds också till ev ytterligare sidoglas då glas inte ska stå direkt mot botten i U-profil.

Exempel måttkedja med justermån och mellanrum i horisontell ledd:
U-profil 2 mm, justermån/distans 2 mm, glas 410 mm +springa 4 mm +dörr 670 mm +springa 4 mm till vägg = 1092 mm, detta är horisonellt mått monterade glas utan ytterligare sidoglas (längd kan utökas).
Räkneexempel med ytterligare ett glas; lägg på glasets längd tex 400 mm +justermån 6 mm + U-profil 2 mm vilket ger total vägglängd om 1500 mm.
Vill ni dock fylla ut 1100 mm öppning med ovan glasvägg så räkna enligt nedan:
U-profil 2 mm, justermån/distans 8 mm, glas 410 + springa 5 mm, dörr 670 mm, springa dörr mot vägg 5 mm > tot 1100 mm

Glasen uppfyller EU regler för säkerhetsglas "Regulation 305/2011/EU"

.
